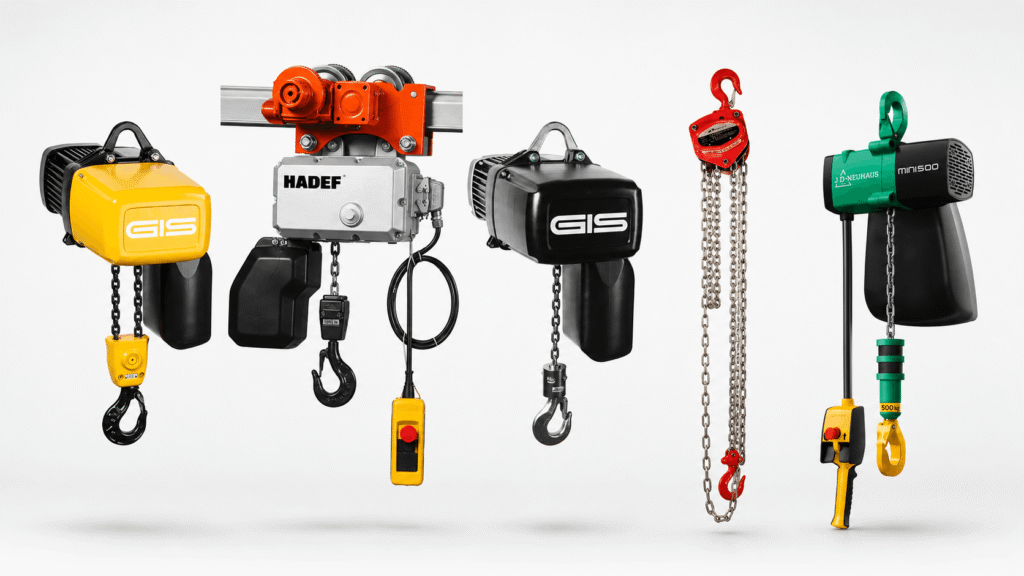

Wciągnik łańcuchowy dobiera się według czterech parametrów: udźwigu, wysokości podnoszenia, rodzaju napędu oraz grupy natężenia pracy. Dla dorywczego montażu wystarczy model ręczny do 2 ton, przy powtarzalnym podnoszeniu na hali sprawdza się wciągnik elektryczny, a w strefach zagrożonych wybuchem lub wilgotnych konieczne są wersje ATEX i antykorozyjne. Poniżej znajdziesz konkretne kryteria, które pozwalają zamówić urządzenie od razu dopasowane do stanowiska, bez kosztownych pomyłek.
Czym jest wciągnik łańcuchowy i gdzie się sprawdza
Wciągnik łańcuchowy to mechanizm podnoszący, w którym ciężar unoszony jest za pomocą łańcucha nośnego nawijanego na koło łańcuchowe. Urządzenie stanowi podstawowy element wyposażenia suwnic, wciągarek bramowych oraz żurawi stacjonarnych, ale równie często pracuje samodzielnie, podwieszone na haku lub wózku jezdnym. Znajduje zastosowanie w przemyśle produkcyjnym przy przemieszczaniu komponentów na linii montażowej, w budownictwie przy podnoszeniu belek i prefabrykatów, w magazynach oraz w warsztatach maszynowych podczas wymiany form, matryc i obsługi obrabiarek.
Sercem doboru jest zawsze pytanie o to, co i jak często będziesz podnosić. Inne urządzenie sprawdzi się przy okazjonalnym montażu instalacji, a inne przy pracy ciągłej na kilkanaście cykli na godzinę. W ofercie PS Lift znajdziesz pełen przekrój tych rozwiązań w kategorii wciągniki łańcuchowe, od modeli ręcznych po zaawansowane napędy elektryczne.
Jaki udźwig wciągnika łańcuchowego wybrać
Udźwig to maksymalna masa, jaką urządzenie może bezpiecznie podnieść, i jest to pierwszy parametr, od którego zaczynasz dobór. Dostępny zakres jest bardzo szeroki, od modeli o nośności 100 kg, przez popularne warianty 1000 i 2000 kg, aż po konstrukcje ręczne przenoszące nawet 50 ton.
Wbrew obiegowej opinii nie dobiera się urządzenia o udźwigu wyższym, niż wynika to z realnej masy ładunku. Każdy wciągnik ma fabrycznie wbudowany współczynnik bezpieczeństwa: model o udźwigu 1000 kg standardowo dysponuje zapasem rzędu 1500 kg, a w niektórych konstrukcjach zapas jest nawet ośmiokrotny. Kupowanie urządzenia „na wyrost” nie zwiększa więc bezpieczeństwa, a jedynie podnosi cenę i masę własną wciągnika.
O żywotności decyduje inny parametr: grupa natężenia pracy. To ona opisuje, ile cykli i jak długo pod obciążeniem mechanizm jest w stanie wytrzymać. Jeśli zależy Ci na tym, żeby urządzenie pracowało latami, dobierasz je z odpowiedniej grupy natężenia pracy, a nie z nadmiarowym udźwigiem.
Dla typowych zadań warsztatowych do 2500 kg dobrym punktem wyjścia jest elektryczny wciągnik łańcuchowy PS-GP, będący hitem sprzedaży i dostępny od ręki. Gdy potrzebujesz większej mocy, sięgasz po wciągniki elektryczne PS-GP o udźwigu do 6300 kg lub modele powyżej 6,3 tony.
Wciągnik ręczny, elektryczny czy pneumatyczny
Rodzaj napędu determinuje komfort i tempo pracy. Wybór zależy od dostępu do mediów oraz od tego, jak często urządzenie będzie uruchamiane.
Wciągniki ręczne sprawdzają się tam, gdzie nie ma dostępu do energii elektrycznej lub sprężonego powietrza, a podnoszenie jest okazjonalne. Są niezawodne, tanie w eksploatacji i niezależne od zasilania. W tej grupie znajdziesz klasyczne modele łańcuchowe, wersje o niskiej zabudowie przeznaczone do ciasnych pomieszczeń oraz lekkie aluminiowe wciągniki HADEF, a także wciągnik ręczny Hart-KM dostępny w szerokim zakresie udźwigów. Osobną kategorią są wciągniki dźwigniowe, wyposażone w krótki łańcuch, które służą przede wszystkim do przeciągania i napinania ładunku, a nie do podnoszenia go na wysokość.
Wciągniki elektryczne to standard przy powtarzalnym podnoszeniu na większe wysokości. Silnik zapewnia szybsze i bardziej precyzyjne tempo, a przy odpowiednim wyposażeniu także płynny rozruch. Warto rozważyć napęd dwubiegowy lub jednobiegowy z bezstopniową regulacją prędkości przez falownik, co poprawia dynamikę i chroni ładunek przed szarpnięciami. Takie rozwiązanie oferuje wciągnik z falownikiem PS-GPFU.
Wciągniki pneumatyczne, jak model JDN, są odporne na pracę ciągłą i przegrzewanie, dlatego dobrze pracują w środowiskach o wysokiej intensywności oraz tam, gdzie dostępna jest instalacja sprężonego powietrza.
Wysokość podnoszenia i intensywność pracy
Długość łańcucha nośnego wyznacza zasięg pionowy urządzenia. Im wyżej musisz podnieść ładunek, tym dłuższy łańcuch jest potrzebny, co ma znaczenie zwłaszcza w wysokich halach i przy montażu konstrukcji. Wysokość podnoszenia zawsze podajesz sprzedawcy razem z udźwigiem, ponieważ obie wartości definiują konfigurację.
Intensywność pracy określa się grupą natężenia pracy oraz liczbą załączeń silnika na godzinę. Parametr ten wynika z bilansu cieplnego napędu i pokazuje, jak obciążająco urządzenie może pracować bez ryzyka przegrzania. Do zadań o wysokiej częstotliwości cykli dobiera się mocniejsze silniki i wyższą grupę pracy, natomiast do sporadycznego użytku wystarczą modele podstawowe. Zignorowanie tego parametru to najczęstsza przyczyna szybkiego zużycia napędu we wciągnikach dobranych wyłącznie pod kątem udźwigu.
Wciągniki do warunków specjalnych
Standardowe środowisko hali to jedno, ale wiele zakładów pracuje w warunkach wymagających. W strefach zagrożonych wybuchem, na przykład w przemyśle chemicznym, lakierniach czy przy obróbce pyłów, konieczne są wciągniki w wykonaniu przeciwwybuchowym, takie jak PS-GPEX D i PS-GPEX G w wersji ATEX.
W środowiskach wilgotnych, przy kontakcie z wodą lub substancjami korozyjnymi, sprawdza się wciągnik odporny na korozję PS-GPR. Tam, gdzie ograniczeniem jest niska zabudowa i mała przestrzeń nad ładunkiem, rozwiązaniem jest kompaktowy wciągnik PS-GPK. Do precyzyjnego pozycjonowania i podnoszenia synchronicznego przeznaczony jest wciągnik zsynchronizowany PS-GPS, a do ergonomicznej obsługi ręcznej służą wciągniki z manipulatorem PS-GPMH, PS-GPH i PS-GPHT.
Wózki jezdne, czyli mobilność wciągnika
Wciągnik podwieszony na stałe obsługuje jeden punkt, natomiast wciągnik na wózku jezdnym przemieszcza ładunek wzdłuż całej belki. Wózki dobiera się do profilu dźwigara oraz do udźwigu wciągnika. W ofercie znajdują się wózki ręczne, jak PS-PT, oraz wózki z napędem PS-SG. Przy wyborze warto sprawdzić, czy wózek ma bezstopniową regulację rozstawu kół, co znacząco upraszcza montaż na belkach o różnej szerokości stopki.
Bezpieczeństwo i dozór techniczny
Praca z wciągnikiem wymaga przestrzegania kilku żelaznych zasad. Nigdy nie przekraczaj dopuszczalnego udźwigu, zawsze prawidłowo mocuj ładunek i regularnie sprawdzaj stan łańcucha, haków oraz mechanizmu podnoszącego. Warte uwagi funkcje bezpieczeństwa to zabezpieczenie przed przeciążeniem, które automatycznie zatrzymuje urządzenie po przekroczeniu udźwigu, oraz układ hamulcowy utrzymujący ładunek w miejscu podczas postoju.
O tym, czy wciągnik trzeba zgłosić do Urzędu Dozoru Technicznego, nie decyduje sam rodzaj napędu. Znaczenie mają dwa czynniki: udźwig oraz rodzaj zasilania. Formą uproszczoną dozoru, czyli bez obowiązku zgłoszenia urządzenia do UDT, objęte są:
- wciągniki o udźwigu do 250 kg, niezależnie od rodzaju napędu,
- wciągniki o udźwigu do 1000 kg zasilane jednofazowo, napięciem 1×230 V,
- wciągniki ręczne o udźwigu powyżej 1000 kg i do 2000 kg.
Pozostałe urządzenia podlegają dozorowi technicznemu i przed pierwszym uruchomieniem należy zgłosić je do UDT. Regularne przeglądy i konserwacja to nie tylko wymóg formalny, ale realna gwarancja, że wszystkie funkcje bezpieczeństwa działają poprawnie.
Najczęściej zadawane pytania
Jaki wciągnik łańcuchowy do domowego warsztatu lub garażu
Do sporadycznego podnoszenia silnika, maszyny czy elementów konstrukcyjnych wystarczy ręczny wciągnik łańcuchowy o udźwigu 1000 lub 2000 kg. Jest niezależny od zasilania, tani i prosty w obsłudze. Jeśli podnoszenie ma być częste, warto rozważyć lekki model elektryczny z odpowiednią grupą natężenia pracy.
Czy wciągnikiem łańcuchowym można podnosić ciężkie maszyny
Tak, pod warunkiem że masa maszyny nie przekracza udźwigu urządzenia, a wysokość podnoszenia jest wystarczająca. Do cięższych i powtarzalnych operacji lepiej sprawdza się napęd elektryczny, który zapewnia większą prędkość i precyzyjną kontrolę niż model ręczny.
Czy wciągnik elektryczny wymaga zgłoszenia do UDT
Nie zawsze. Obowiązek zgłoszenia wynika z udźwigu i rodzaju zasilania, a nie z samego faktu zastosowania napędu elektrycznego. Urządzenia do 250 kg oraz wciągniki do 1000 kg zasilane napięciem 1×230 V objęte są dozorem uproszczonym i nie podlegają zgłoszeniu. Pozostałe wciągniki elektryczne trzeba zgłosić do UDT przed rozpoczęciem eksploatacji. PS Lift pomaga w procedurze zgłoszenia oraz zapewnia serwis i przeglądy urządzeń.
Podsumowanie
Trafny dobór wciągnika łańcuchowego to zawsze wypadkowa czterech wartości: udźwigu dopasowanego do realnej masy ładunku, wysokości podnoszenia, rodzaju napędu i grupy natężenia pracy, uzupełnionych o warunki środowiska. Zamiast decydować pochopnie, warto skonsultować konfigurację ze specjalistą, a wybrane urządzenie z kategorii wciągników łańcuchowych PS Lift można przetestować przed zakupem w ramach darmowego testowania produktów.
